Změna délky čáry

[stasatomas Profil WWW]

Dobrý den,

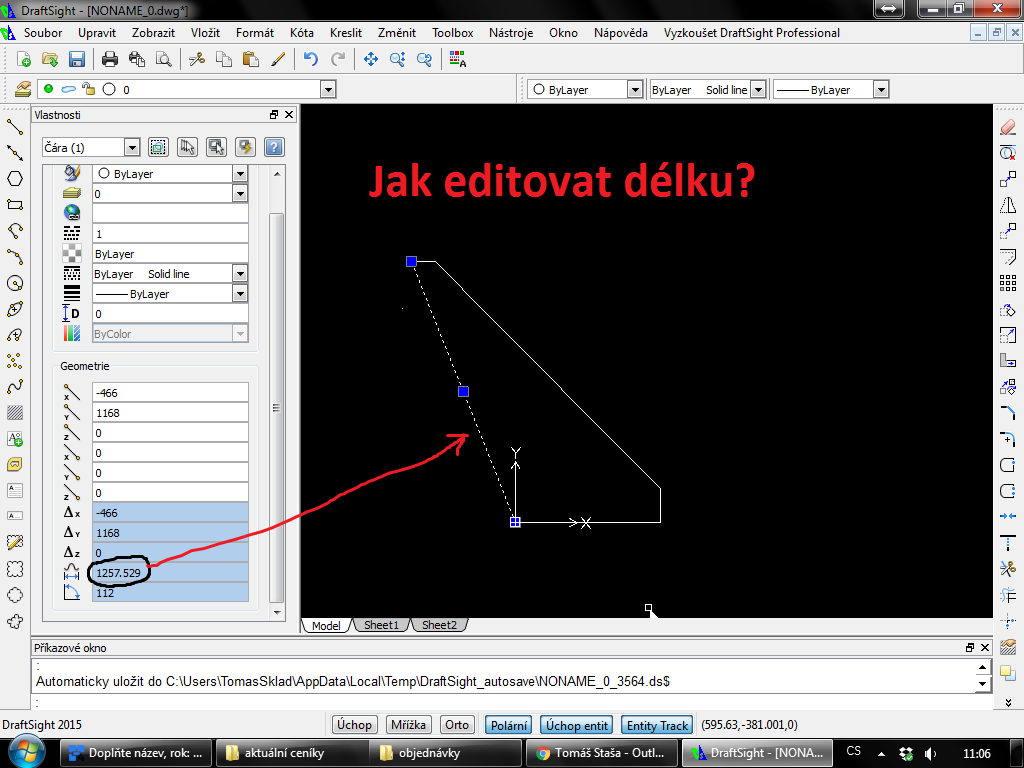

potřebuji nakreslit objekt dle rozměrů, ale nejde mi editovat úsečka, viz screen, chci editovat modře podbarvené kolonky (délka úsečky). Modře podbarvené kolonky nejde editovat.
Co dělám špatně? Úsečky kreslím pomocí "čára".

[JanP]

Dobrý deň,

Je viac riešení... obávam sa však že pre začiatočníka to nebude úplne jednoduché, ale pokúsim sa:

1. Spustite príkaz _UCS (to je príkaz pre užívateľský súradný systém)
2. Zvoľte podvoľbu Entity a kliknite na danú úsečku (súradný systém sa presunie a natočí podľa vybraného objektu)
3. Zapnite ORTHO režim - F8 (teda pravouhlé kreslenie)
4. Kliknite na úsečku a vyberte koncový uzlový bod.
5. Naznačte smer v smere tej úsečky a zadajte hodnotu o akú sa má posunúť koncový bod - čím sa úsečka o danú hodnotu predĺži.
6. Nakoniec vrářte súradný systém na Globálny (príkaz _UCS a podvoľba World)
